2017年款本田奧德賽“黑金剛”診斷測試通報

車輛簡述：

本田奧德賽其英文中的奧德賽本是旅行者的意思，源于古希臘神話，是浪漫冒險的象征。該車主格外強調重視安全用車，此次主要針對該車全系統進行診斷測試，確保車主旅行安全。因此，“黑金剛-鉞”汽車智能云診斷儀能否實現全方位及精準深度診斷，并能夠提前預判潛在故障，顯得尤為重要。相關技術的全面覆蓋，標志著公司的技術優勢。

VIN 碼： LHGRC382XH8001231 ；

發動機型號：K2W5 ；

出廠日期：2017年1月

行駛里程 ：3167KM ；

下面以該車型為例，維修技師針對該車輛的發動機系統、變速箱系統、防抱死剎車系統、安全氣囊系統、儀表系統、空調系統、電動轉向系統、門鎖系統、雨刮器系統等多個系統進行深度診斷測試以及部分特殊功能測試。

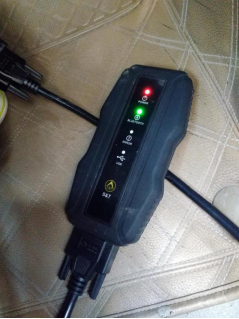

1.連接診斷：將車輛停入車位，打開點火開關，拉起手剎，保證車輛停車安全。將“黑金剛-鉞”設備的VCI診斷盒(藍牙通訊)連接到車輛OBD診斷接口。

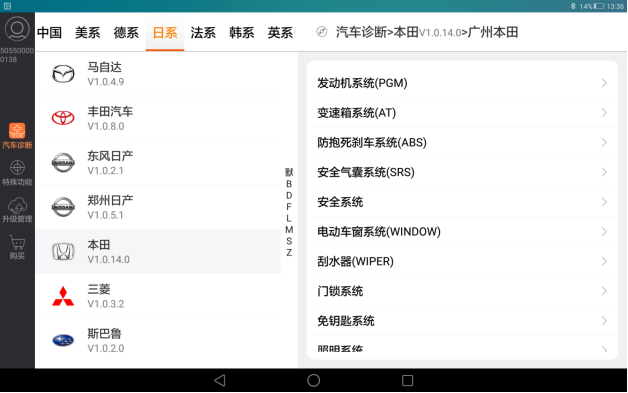

2.測試路徑：汽車診斷—本田—廣州本田：

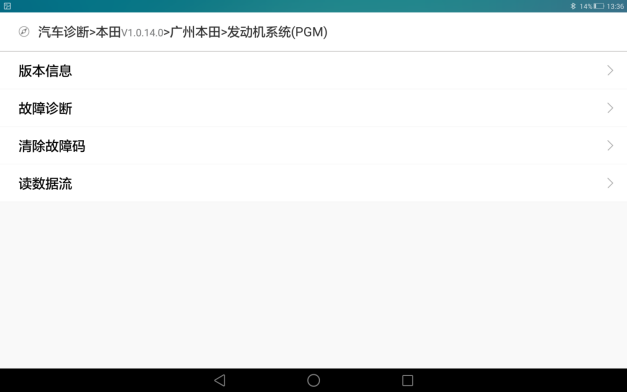

2.1發動系統：讀取版本信息，故障診斷，清除故障碼，讀取數據流。

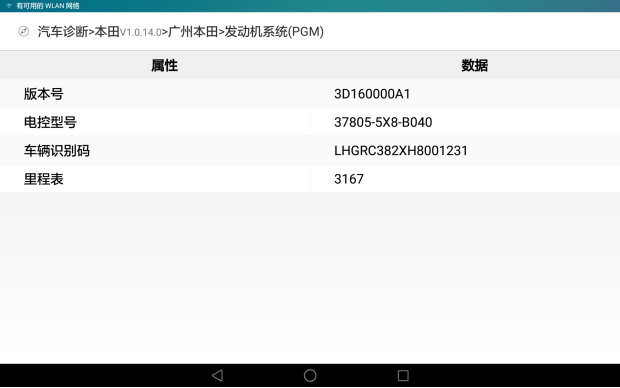

     選擇讀取版本信息：讀取版本號、電控單元型號、車輛識別碼（VIN碼）、當前里程數。

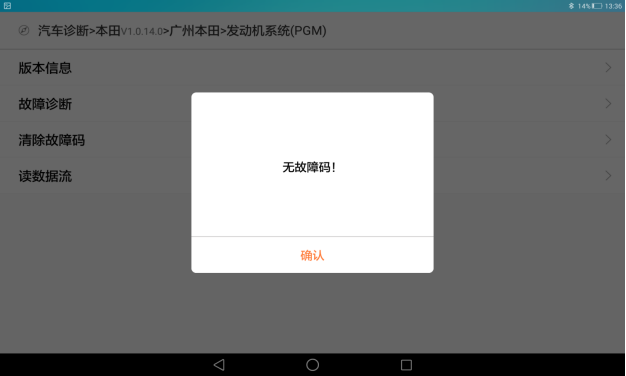

     選擇故障診斷讀取當前測試系統故障碼，車輛系統正常，發動機故障燈沒有點亮顯示：無故障碼。

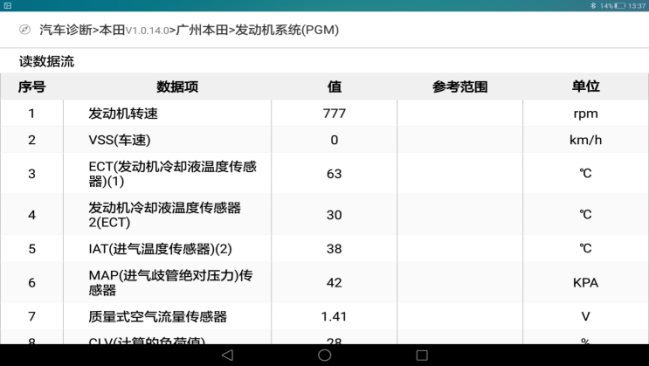

讀取數據流：發動機轉速、車速、冷卻液溫度、進氣溫度、進氣壓力等60多項發動機數據和車輛實際工況相符。

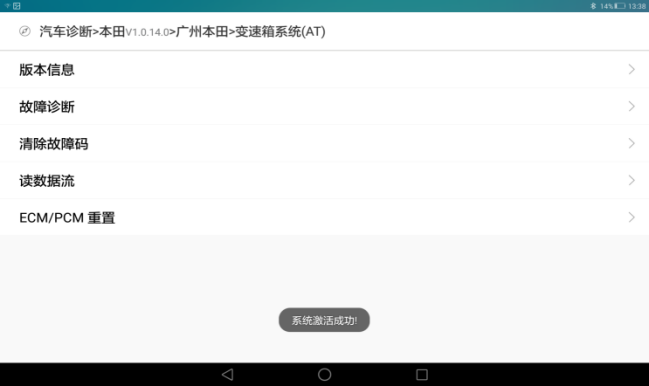

2.2變速箱系統：讀取版本信息、故障診斷、清除故障碼、讀取數據流、ECM/PCM重置。

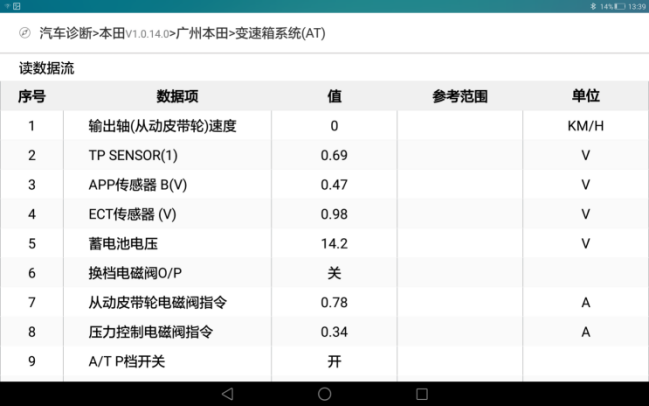

車輛處于駐車擋（P擋），讀取輸出軸速度、各個傳感器等21項變速箱數據。

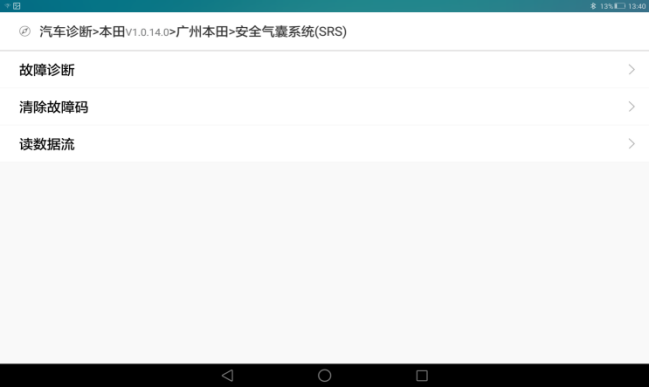

2.3 安全氣囊系統：故障診斷、清除故障碼。讀取數據流：

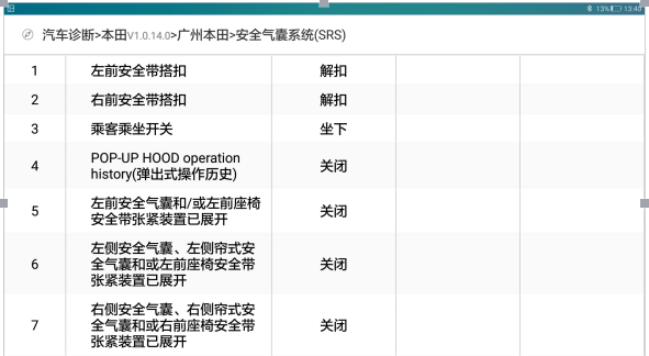

讀取安氣囊系統數據流：顯示各個安全帶搭扣的狀態，預張緊器等信息。

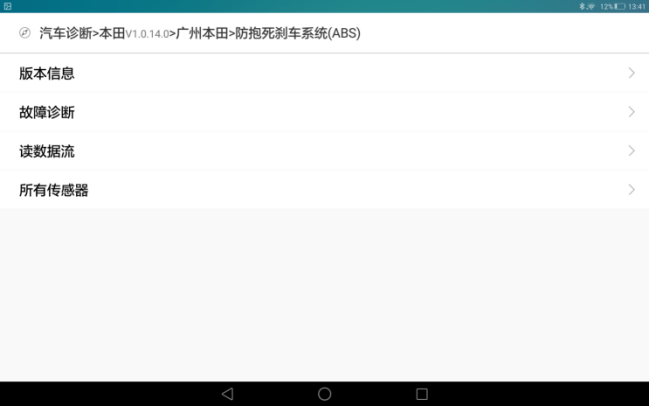

2.4 ABS系統：讀取版本信息、故障診斷、讀取數據流信息：

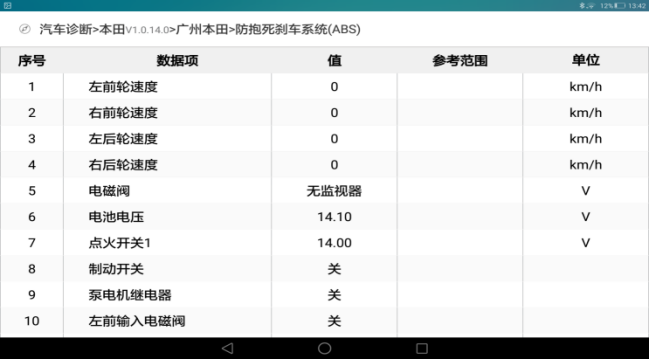

讀取ABS系統數據流，車輛在靜止?fàn)顟B(tài)，各個傳感器顯示的輪速為0KM/h，讀取輪速、電磁閥、泵繼電器、等44項ASB系統數據流信息。

2.5儀表系統：故障診斷、清除故障碼、讀取數據流信息：

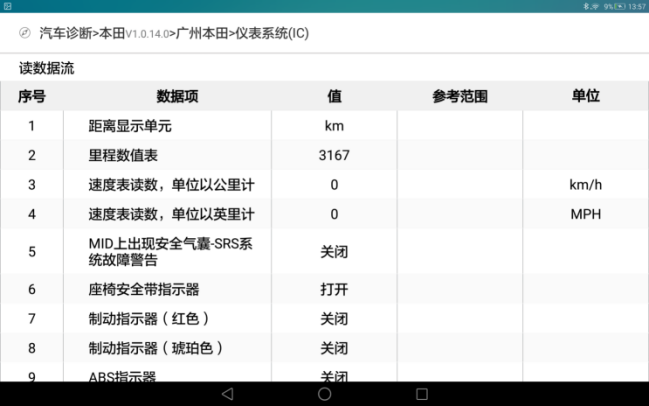

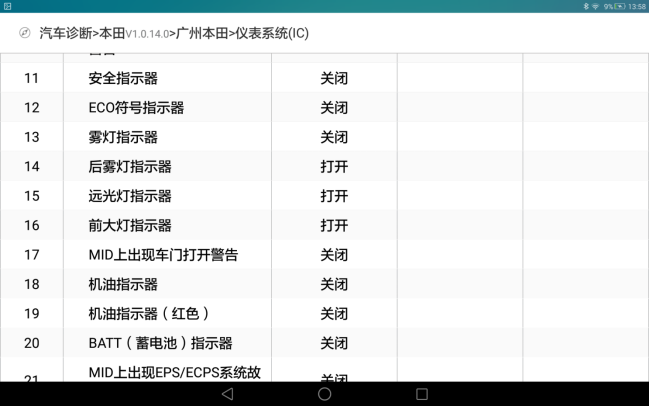

讀取儀表系統數據流：顯示當前里程數、車輛指示燈狀態等40項儀表系統數據。

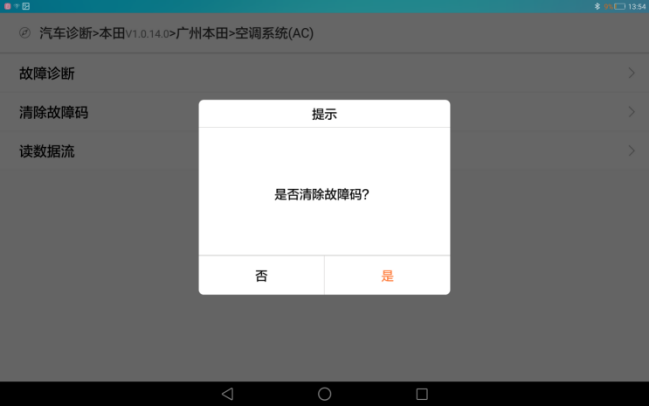

2.6空調系統：故障診斷、清除故障碼、讀取數據流信息：

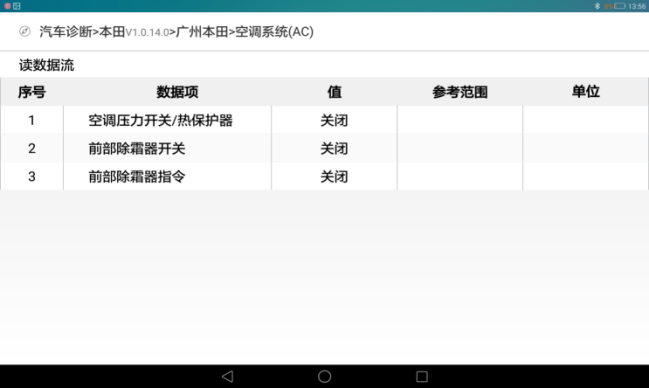

空調系統數據流可以讀取空調壓力開關、除霜器指令根據這些數據可以判斷車輛空調系統工作是否正常

2.7EPS電動轉向系統：故障診斷、清除故障碼、讀取數據流信息：

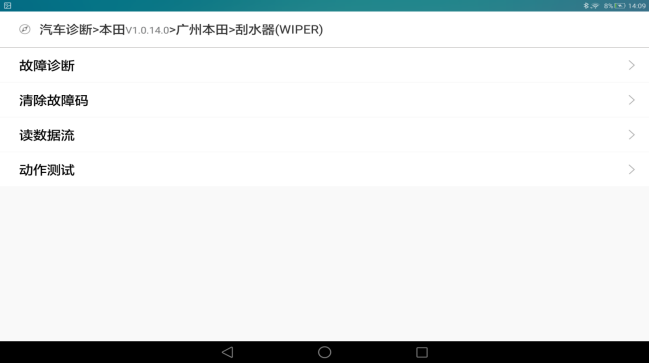

2.8雨刮器系統：故障診斷、清除故障碼、讀取數據流、動作測試信息。

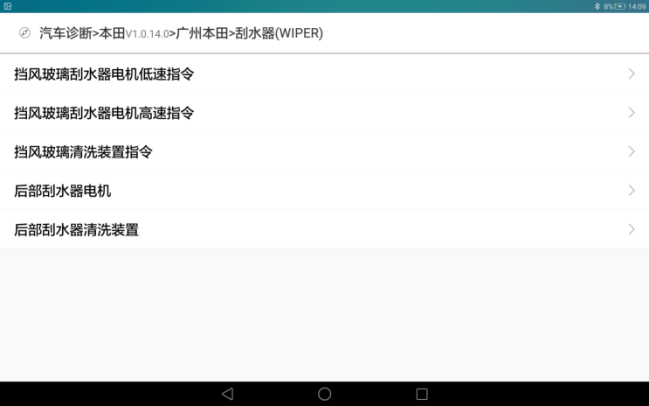

雨刮器系統動作測試實現各個雨刮器執行機構操作，以便判斷系統工作是否正常。

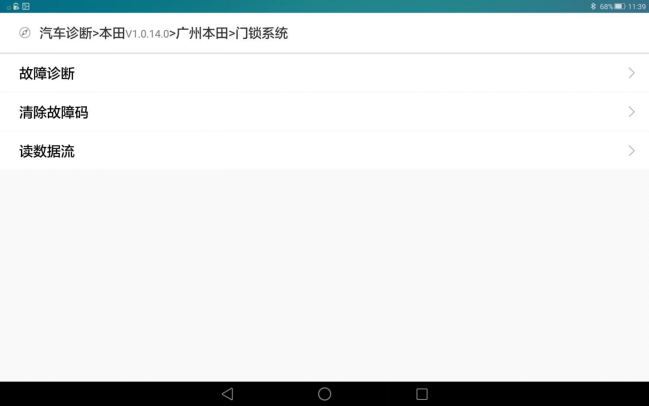

2.9門鎖系統：故障診斷、清除故障碼、讀取數據流信息：

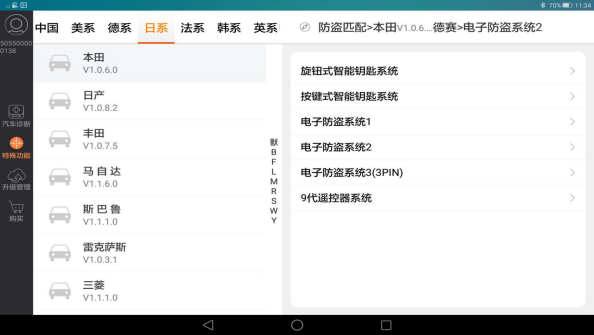

3.特殊功能：選擇防盜匹配—日系—本田—奧德賽—電子防盜系統2

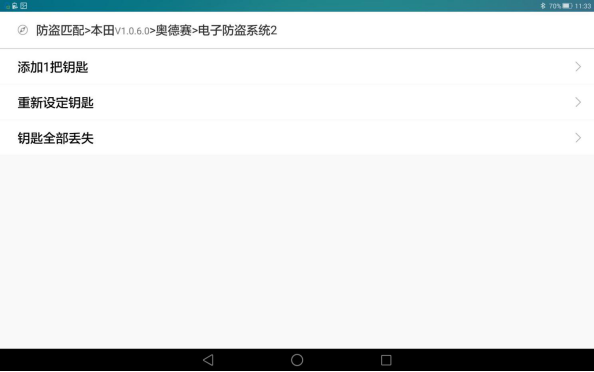

    進入電子防盜系統2可以操作增加鑰匙、重新設定鑰匙、鑰匙全部丟失

    增加鑰匙：在原有鑰匙的基礎上進行新鑰匙增加

    重新設定鑰匙：當原車鑰匙不能正常啟動，車輛沒有其他故障重新設定

    鑰匙全部丟失：排除車輛其他故障，車輛鑰匙全部丟失，重新匹配鑰匙，重新匹配的鑰     匙必須和原車鑰匙相符才能匹配成功。

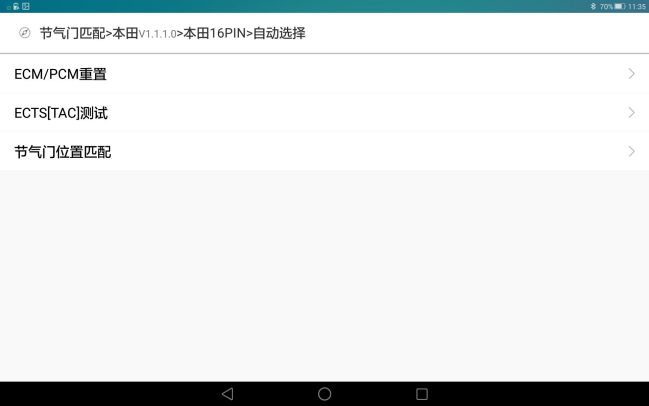

節氣門匹配—本田—本田16PIN—自動選擇

ECM/PCM重置：在有些車輛上，BCM/PCM重新設置后，怠速會降低或不穩定，直到

ECM/PCM學習了正確的怠速進氣控制（IAC）值，建議啟動發動機在正常工作穩定下以怠速運行10分鐘，以便完成IAC怠速進氣控制學習。

ECTS(TAC)測試：測試節氣門繼電器開啟關閉。

節氣門位置匹配：當清洗節氣門體后，需要重新設置TP學習值。
