空氣流量傳感器

功能：空氣流量計是最重要的傳感器之一，用來檢測吸入空氣質量或體積。吸入空氣的質量或體積的信號用于計算基準噴射時間和基準點火提前角。

安裝位置：裝在空氣濾清器和節氣門之間的進氣管上，以便測量進入發動機氣缸的所有空氣流量，并轉換成電壓信號送給發動機控制單元ECU。

類型：質量型和體積型

1）質量型：熱線（膜）式空氣流量計

構造：

下圖質量型空氣流量計是安裝在進氣道上的插入型，它使一部分氣流進入檢測區域。用作傳感器的一條鉑熱線和熱敏電阻被安放在檢測區域，通過直接測量進氣質量，檢測精度可以提高，并且?guī)缀鯖]有進氣阻力。而且，由于沒有使用專門的機械，這種流量計有很好的耐久性。圖示的空氣流量計也有一個嵌入式進氣溫度傳感器。

圖片2.png 圖片3.png

工作原理:

使用一組電熱絲感知組件以判斷進入發動機的空氣量。空氣流過電熱絲造成降溫，電熱絲保持在一定的溫度，高于由冷卻絲所測得的周圍溫度。保持電熱絲溫度所需的電流與空氣質量的流量成正比，MAF傳感器然后輸出一個與空氣質量流量成正比的模擬電壓信號到ECM。

內部電路：

如圖所示：空氣流量計熱線并入橋式電路。橋式電路具有這樣的特性：當沿著對角線的阻值相等([Ra+R3]·R1=Rh．R2)時，A點和B點的電位相等。當熱線(Rh)被吸入的空氣冷卻時，電阻值降低導致A點、B點產生電位差。運算放大器檢測到電位差并且施加電壓給電路(增加熱線(Rh)電流)。這樣熱線(Rh)溫度上升使熱線阻值增大，直到A點和B點的電位相等(A、B電壓升高)。通過利用這種橋式電路的特性，空氣流量計就可以通過檢測B點電壓來測量進氣量。

2）體積型：

A.葉片式流量計：

葉片式空氣流量計由許多零件組成。當空氣從空氣濾清器流入空氣流量計，氣流推動計量板，當計量板壓力與計量板回位彈簧力相等時，計量板就平衡在某一個位置。與計量板軸向連接的電位計將吸入空氣量轉化成可以發送給發動機ECM的電壓信號。

B.光學卡門旋渦式:

通過光電直接感應吸入空氣量，這既簡化了進氣道的構造，也減少了吸入空氣阻力。如果將一個物體放在氣流通道內，在物體進氣口便產生一個或多個渦流(卡特曼渦流)，由于產生的卡特曼渦流的頻率與空氣流速成比例，氣流容積就可通過測量渦流頻率來計算。渦流是這樣被檢測的：通過把渦流的壓力變化引向金屬箔膜制成的反光鏡表面，利用一對光敏付(發光二極管和光電晶體管)來檢測反光鏡的振動。

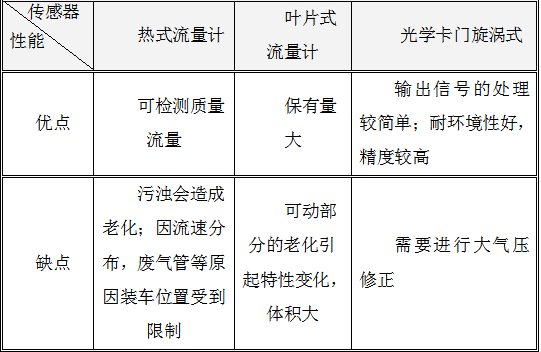

空氣流量計各類型優缺點如下表所示：
