“黑金剛”對別克新君越的診斷通報

金奔騰“黑金剛”系列產品，作為目前最前沿即第6代汽車智能云診斷儀，實現了“全車系故障診斷＋十大特殊功能”。特別是可對大眾、奧迪、日產、豐田、本田、三菱、馬自達、北汽等30多個合資及國產車型進行精準深度診斷及測試。

下面以別克新君越（市場保有量可觀）為例，指導說明“黑金剛”對發動機、變速箱、SRS、ABS等系統的診斷測試的方法。

車輛簡述：

VIN 碼： LSGGF53WXDH197605 ；

發動機排量：2.4L ；

年款：2013年 ；

行駛里程 ：81965KM ；

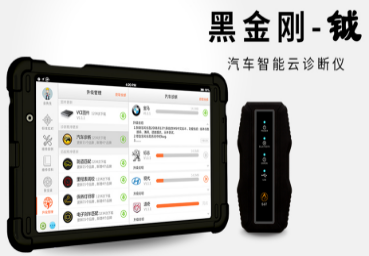

診斷工具：“黑金剛——鉞” ；

診斷測試步驟：

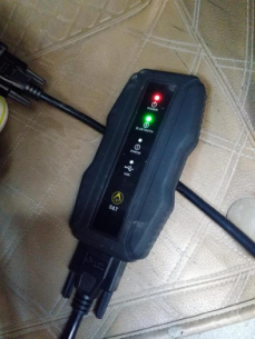

1.連接診斷：將車輛停入車位，打開點火開關，拉起手剎，保證車輛停車安全；將黑金剛設備的VCI診斷盒(藍牙通訊)連接到車輛OBD診斷接口。

2.發動機故障現象及診斷：

車輛在怠速時發動機正常運轉，無抖動現象。行駛時出現偶爾突然發動機熄火，再次啟動車輛，行駛一段距離又出現熄火，加速緩慢無力。

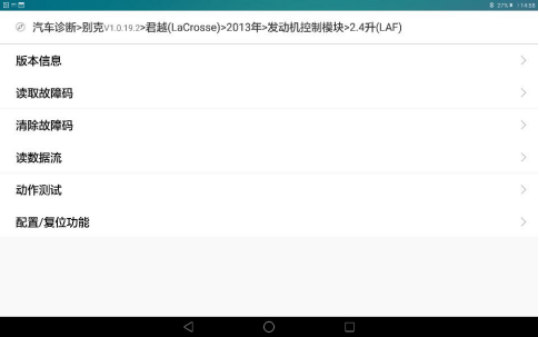

選擇測試路徑：別克—君越—2013年—發動機—2.4升，可讀取版本信息、讀取故障碼、清除故障碼、讀取數據流、動作測試、配置復位功能。

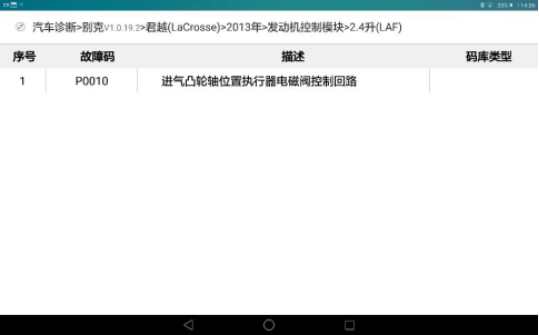

2.1讀取發動機系統故障碼：

2.2 故障分析：清除故障碼后讀取故障碼還存在，分析該故障會影響發動機的正常運行，會導致發動機運行中突然熄火，原因分析：

（1）凸輪軸的作用是控制氣門的開啟和閉合?？勺儦忾T正時系統中，電子凸輪軸調節閥（或機油控制閥，OCV）根據來自發動機控制模塊（ECM）的指令通過改變到凸輪軸調節器（機械式）的機油壓力的方式來調整凸輪軸的角度，以確保氣門在最佳時間打開和關閉。

（2）故障原因包括A進氣／左／前凸輪軸調節閥（機油控制閥），其電路，插接器，機油太臟或電子控制模塊等

（3）用萬用表測試電磁閥電路，供電，搭鐵都是正常，排除電路故障

（4）插接器重新拔插，防止插接器接虛。

（5）拔下機油控制閥，機油比較渾濁，清洗機油控制閥后重新安裝。車輛運行正常，故障碼清除并無再現。

（6）觀察車輛運行情況，如故障現象重現，建議更換機油控制閥。

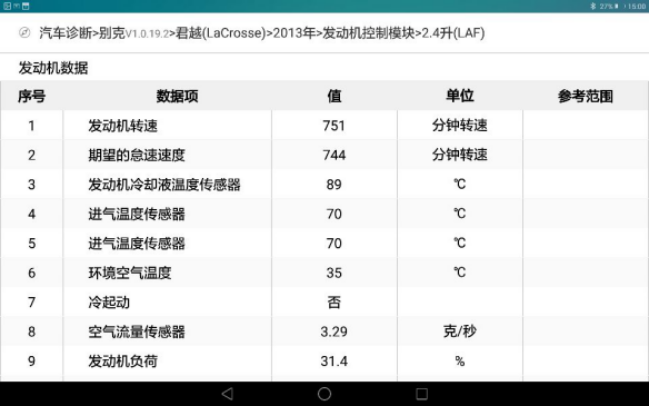

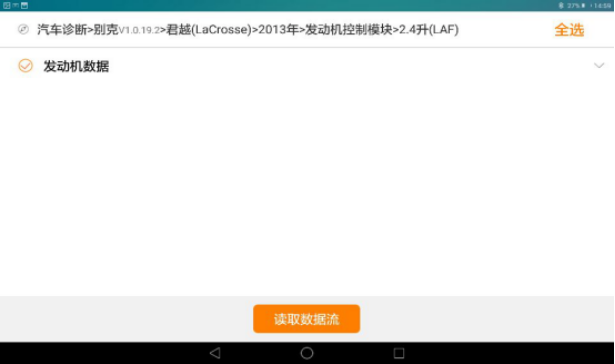

2.3 讀取發動機數據：讀取發動機怠速時59項數據車輛實際工況符合。

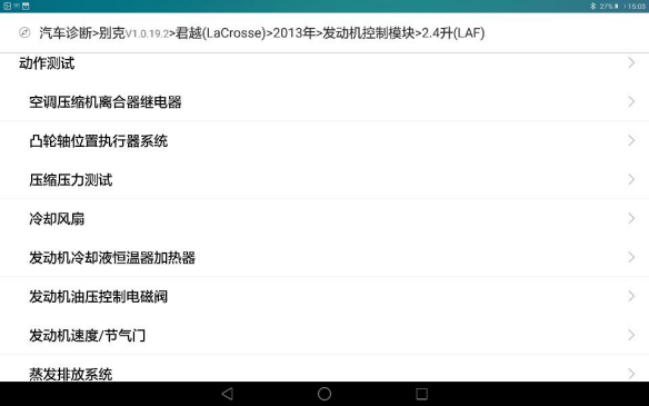

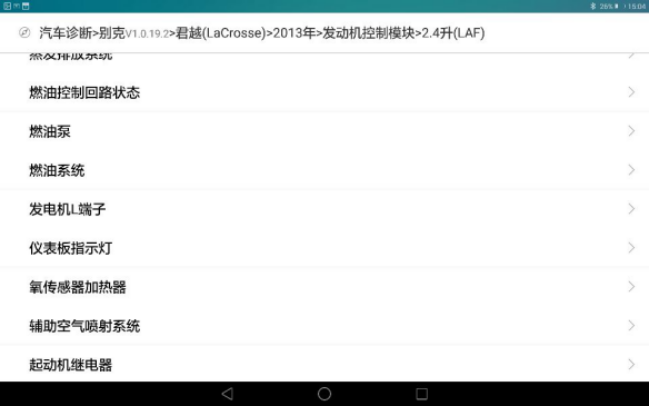

2.4 動作測試：執行車輛多個元件測試，判斷元件工作是否正常。

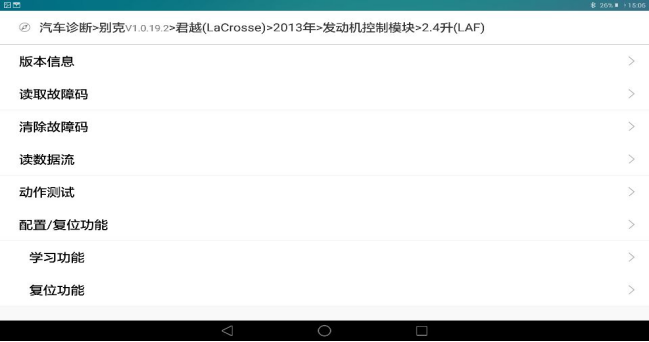

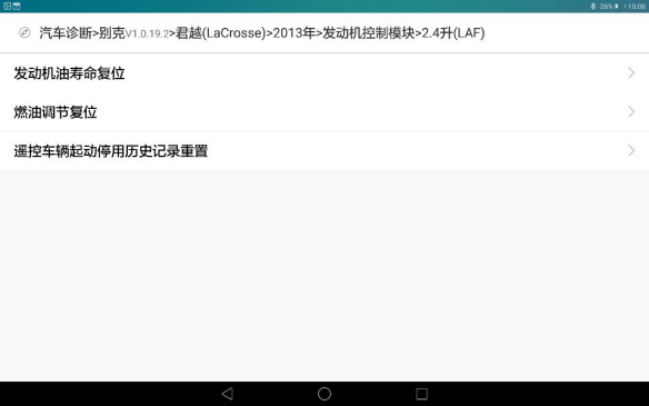

2.5  配置/復位功能:學習功能、復位功能如下所示，在車輛維修檢測時根據需求按提示操作。

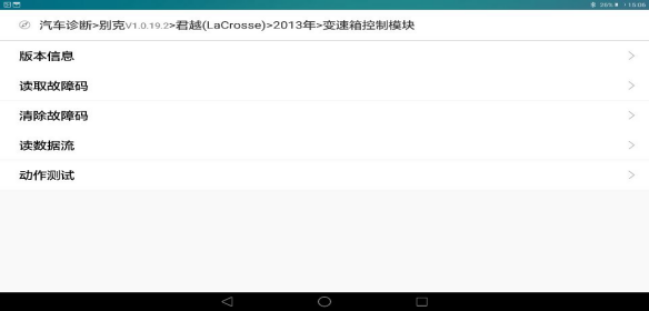

3.變速箱控制模塊：讀取版本信息、故障碼、數據流、動作測試。

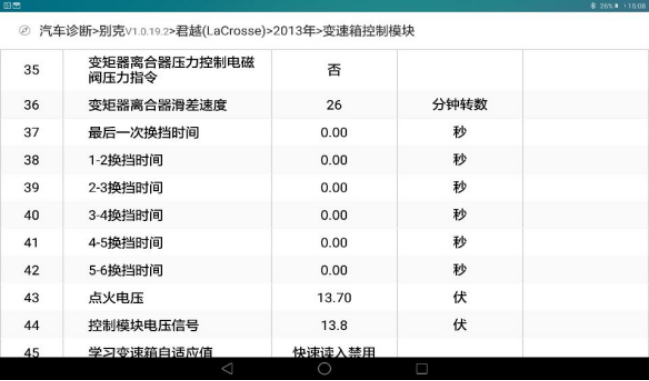

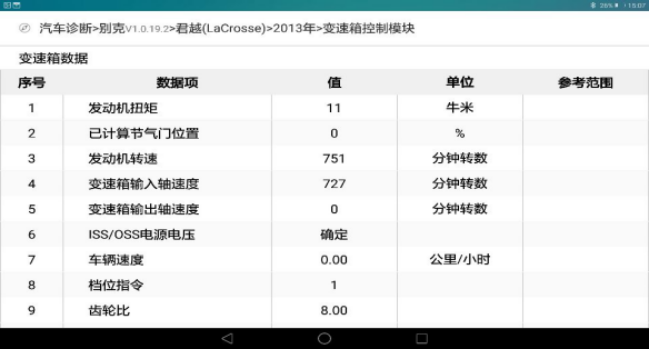

3.1讀取變速箱模塊數據流：可讀取變速箱輸入軸速度、車輛處于靜止?fàn)顟B(tài)變速箱輸出軸速度為0，檔位指令，變速箱油溫溫度，換擋時間等45項與車輛實際吻合。

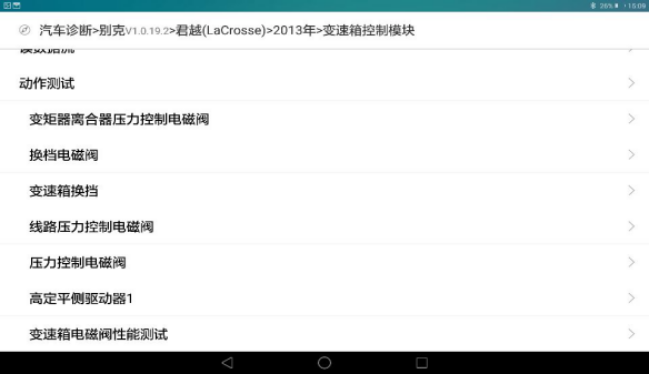

3.2動作測試：可執行換擋電磁閥、變速箱換擋、壓力電磁閥、變速箱電磁閥性能測試。

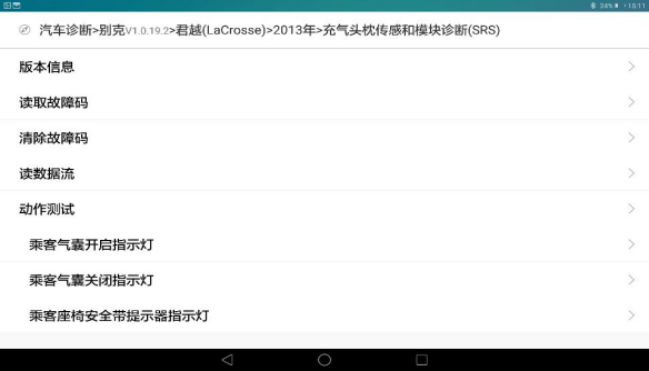

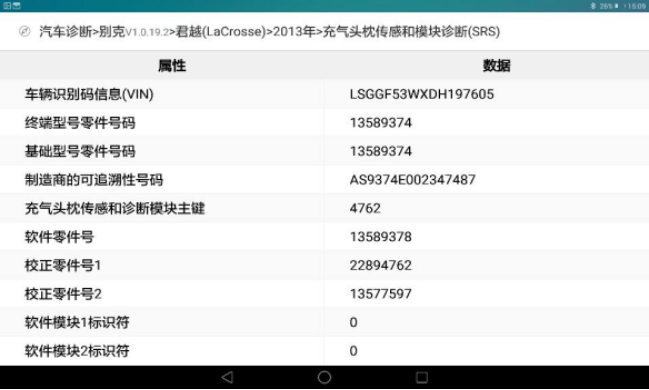

4. 充氣頭枕傳感和模塊診斷（SRS）:讀取版本信息、讀取故障碼、讀數據流、動作測試。

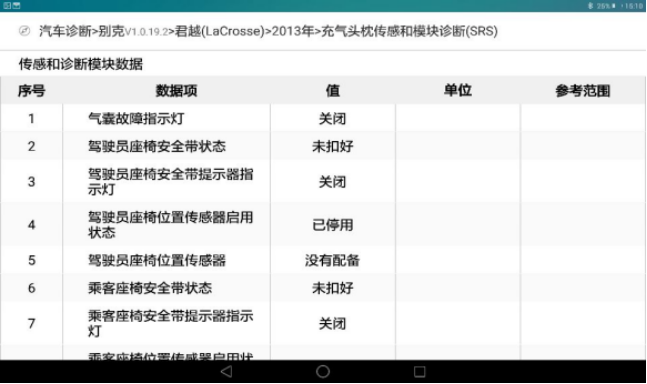

4.1 讀取數據流：顯示傳感和診斷模塊數據、展開回路1-14電阻數據、傳感器配置數據、等25項安全氣囊數據。

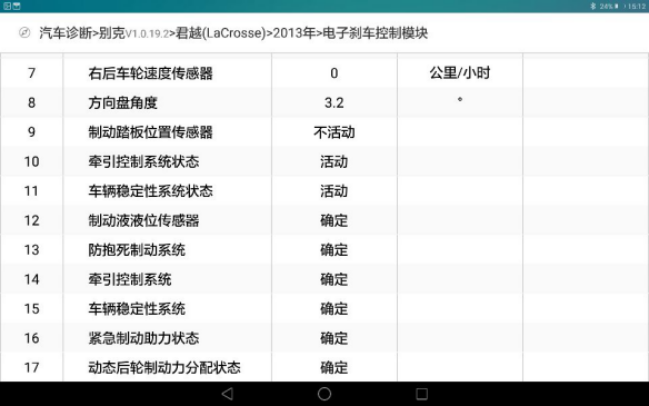

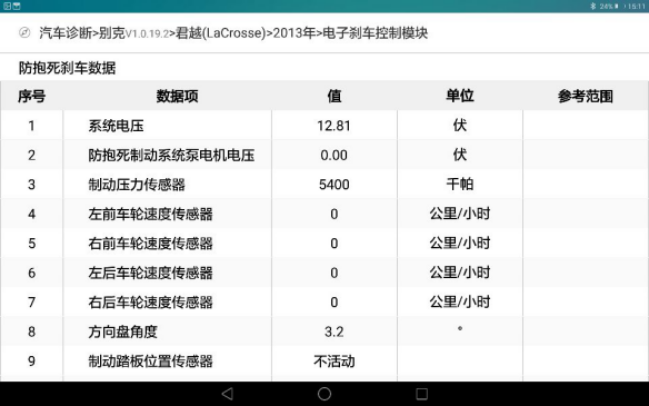

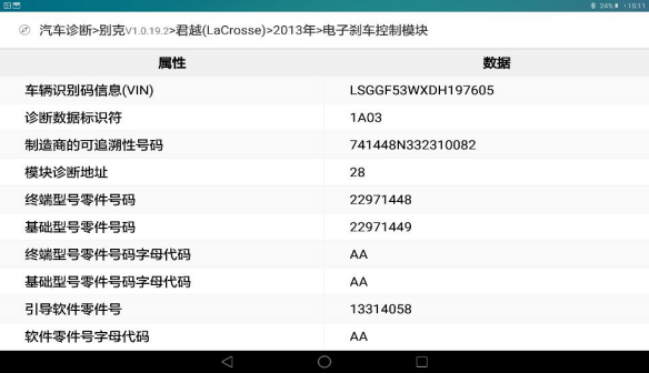

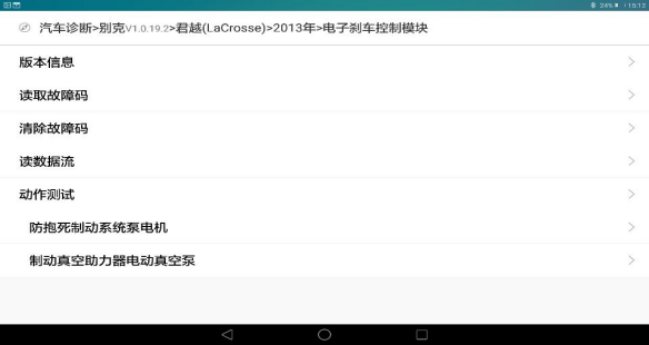

5. 電子剎車控制模塊（ABS）：讀取ABS模塊版本信息；讀取數據流顯示ABS系統實時工作數據各個傳感器，方向盤角度；可執行防抱死制動系統泵電機動作測試，制動真空助力器電動真空泵狀態。
