金奔騰“黑金剛”系列產品，作為目前最前沿即第六代智能云診斷儀，實現了“全車系故障診斷+十大特殊功能”。能實現對大眾、奧迪、日產、本田、豐田、北汽、江鈴、寶駿、東南、華泰等進口及國產車系全方位精準深度診斷，深度媲美原廠專機，專業大師水準鑄就完美品質。

現在我們以一汽大眾新捷達（市場保有量可觀）為例，指導說明“黑金剛”對發動機、ABS、安全氣囊、儀表等系統的診斷測試方法。

車輛簡述：

車型：一汽大眾新捷達5擋手動變速箱

年款：2014年

行駛里程：116597KM

發動機型號：CPD

發動機排量：1.6L

VIN：LSV2A1BS3E4******

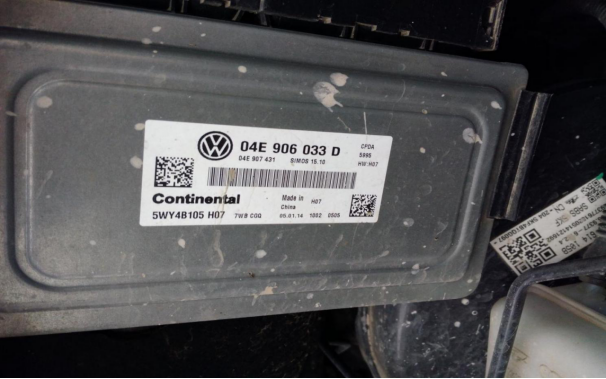

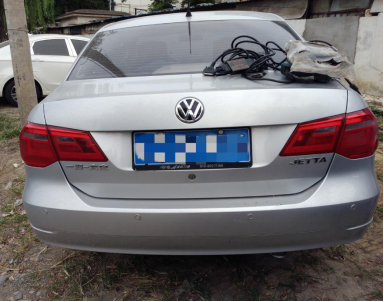

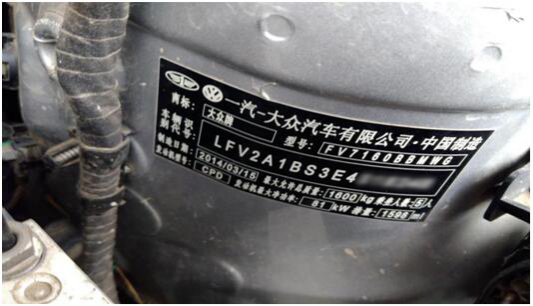

車身銘牌及車輛圖片見下圖：

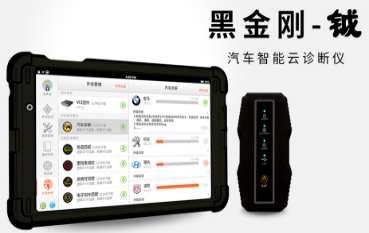

診斷工具：“黑金剛——鉞 ”

診斷測試步驟：

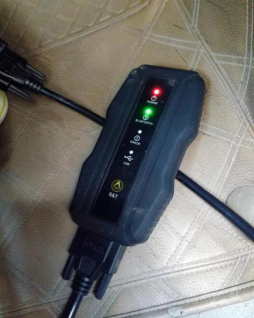

1、連接診斷：車輛停入車位，打開點火開關，拉起手剎，保證車輛停車安全。將黑金剛設備的VCI診斷盒(藍牙通訊)連接到車輛OBD診斷接口。

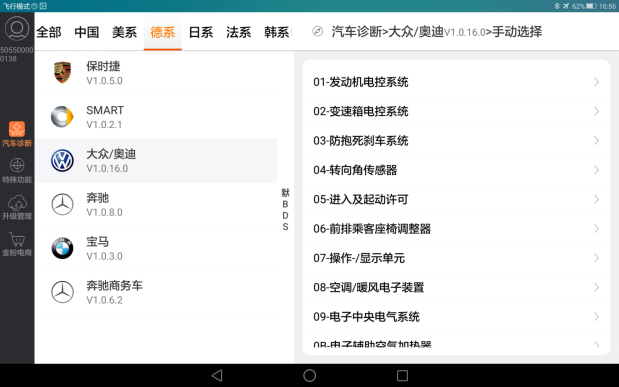

2、測試路徑：汽車診斷——德系——大眾/奧迪——手動選擇（或自動掃描，但相對較慢），注意：測試時應用程序務必升級到最新版本“V1.0.16.0”。

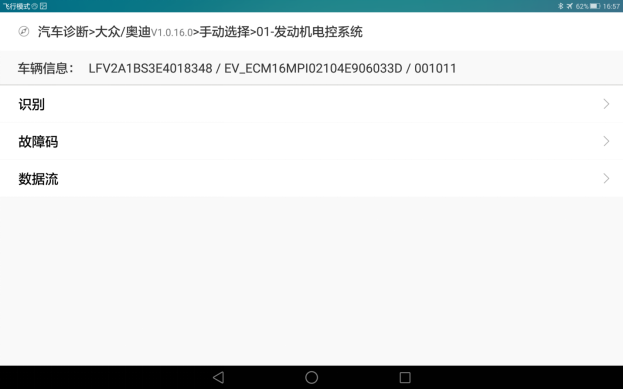

2.1、發動機電控系統：讀取版本信息，讀取故障碼/清除故障碼，讀取數據流。

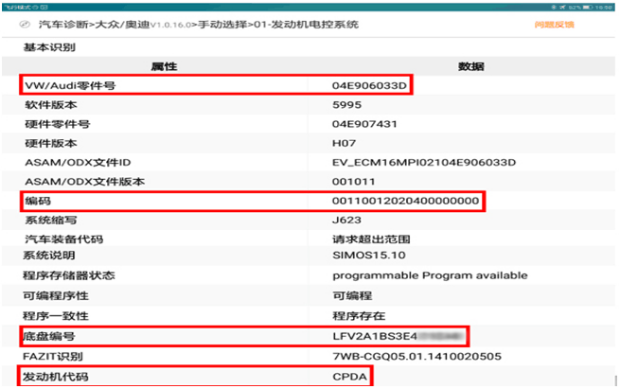

2.1.1、讀取版本信息（識別）：可準確讀取發動機控制模塊零件號、軟件版本、硬件零件號、硬件版本、模塊編碼、模塊代號、VIN碼、發動機代碼等共16項信息與原車一致。

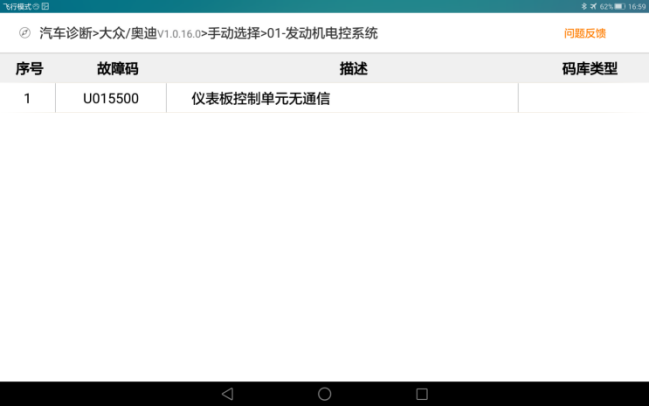

2.1.2、讀取故障碼：

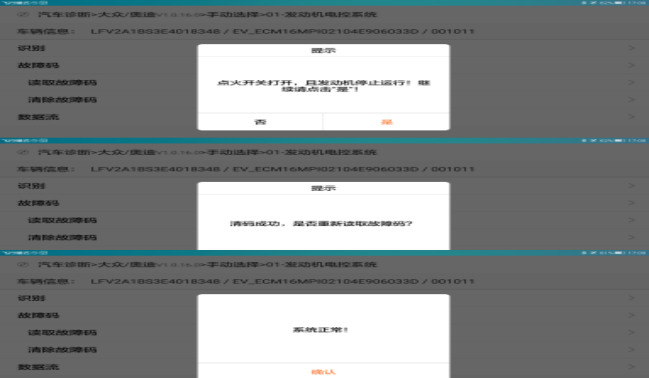

清除故障碼（注意：清除故障碼時需要打開點火開關，并且發動機熄火）

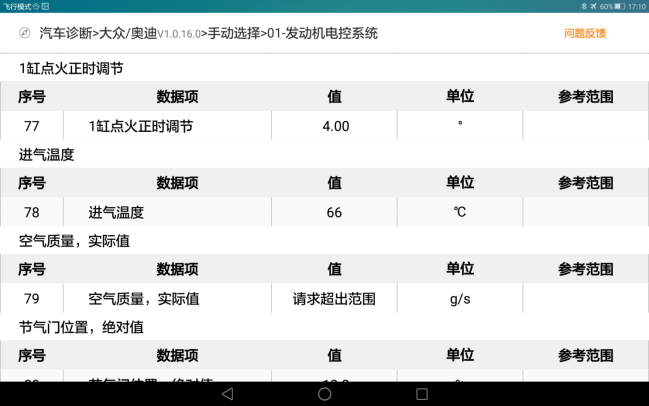

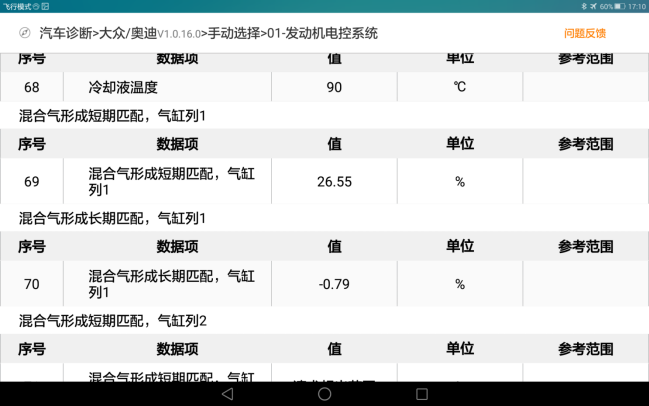

2.1.3、讀取數據流

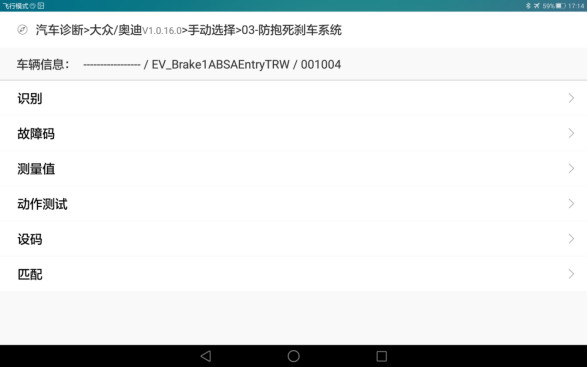

2.2、ABS（防抱死剎車系統）：讀取版本信息、讀取故障碼/清除故障碼、讀取數據流、執行元件測試、 控制模塊編碼、匹配。

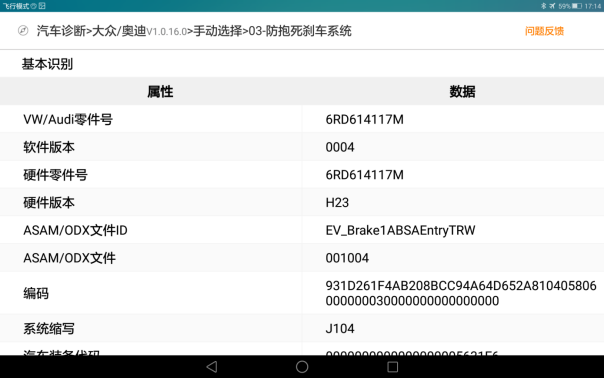

2.2.1、識別（讀取版本信息）：可以讀取控制模塊零件號、軟件版本、硬件零件號、硬件版本、模塊編碼、模塊代號等共16項信息與原車一致。

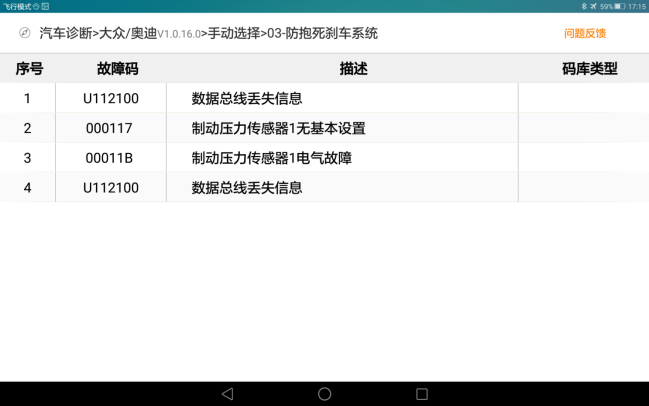

2.2.2、讀取故障碼

清除故障碼（注意：清除故障碼時需要打開點火開關，并且發動機熄火）

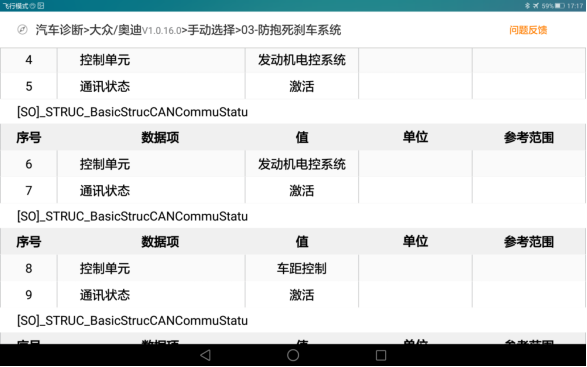

2.2.3、測量值（讀取數據流）：

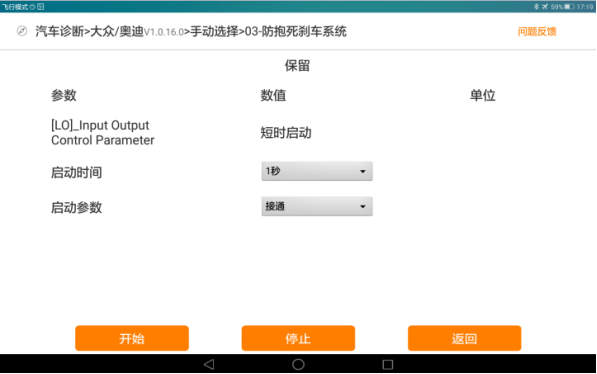

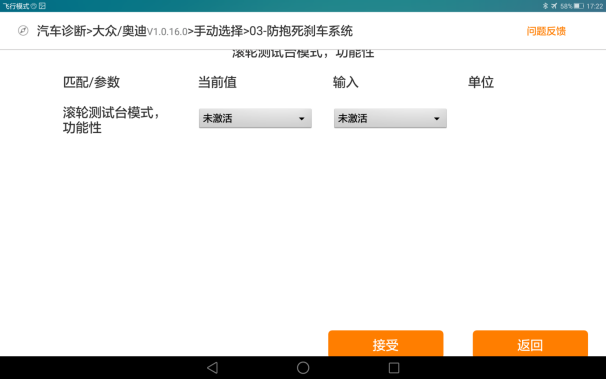

2.2.4、動作測試（執行元件測試）：A.保留“利用控制ABS泵電磁閥電壓大小來控制相應制動分泵油管的壓力，進而判定ABS電磁閥的好壞”；B.滾輪測試臺模式，功能性“可以通過在制動力測試臺上，測試在緊急剎車時ABS工作的效率”。

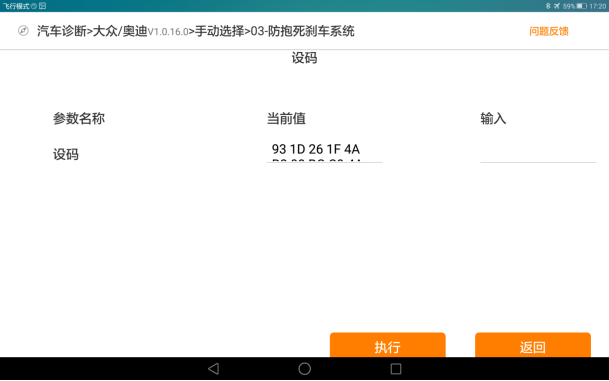

2.2.5、設碼（控制模塊編碼）：A.控制模塊編碼錯誤時可以通過輸入正確控制模塊編碼進行設碼操作；B.更換全新ABS模塊編碼“可以通過讀取原車舊的控制模塊編碼寫入新的ABS模塊里面”。

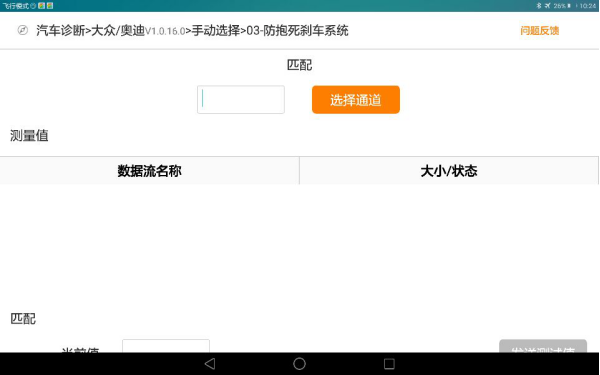

2.2.6、匹配：輸入相應的通道號可以對ABS排氣、轉向角、胎壓等進行匹配。

2.3、安全氣囊：讀取版本信息、讀取故障碼/清除故障碼、讀取數據流、執行元件測試、 匹配、控制模塊編碼。

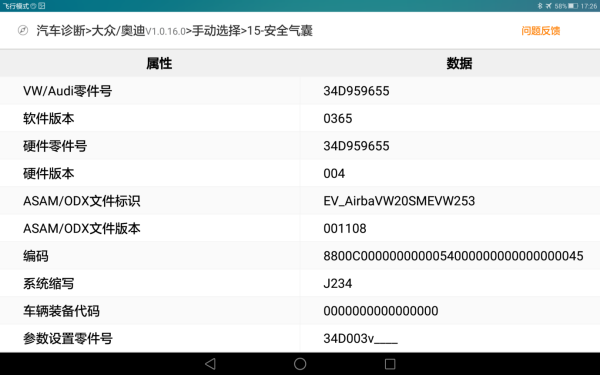

2.3.1、識別（讀取版本信息）：可以準確讀取氣囊模塊零件號、軟件版本、硬件零件號、硬件版本、氣囊模塊編碼、 控制模塊代號、底盤編號等21項信息與原車一致。

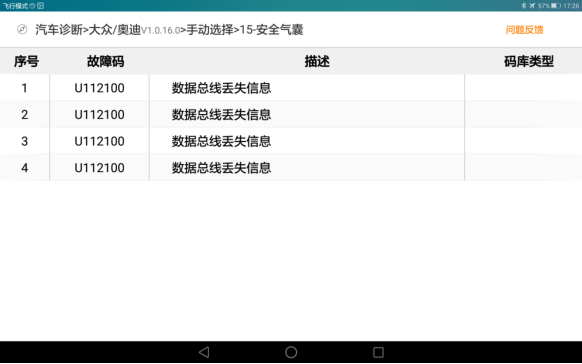

2.3.2、讀取故障碼

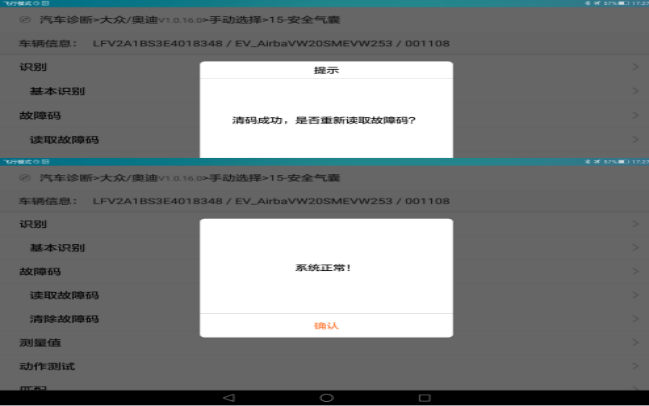

清除故障碼:清碼成功，系統正常。

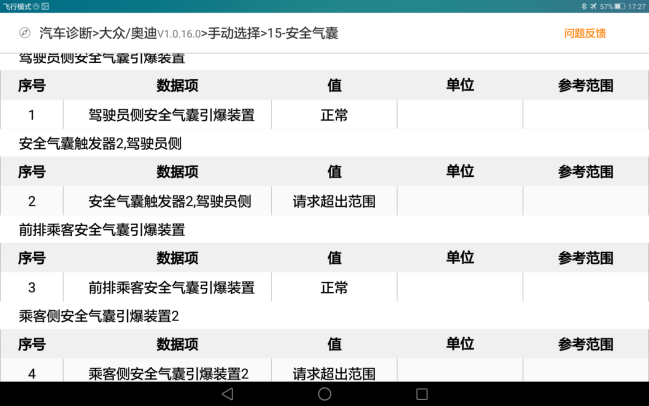

2.3.3、測量值（讀取數據流）

2.3.4、動作測試（執行元件測試）：啟用碰撞信號“可用來判斷碰撞傳感器的好壞”、副駕駛員側面安全氣囊指示燈切斷。

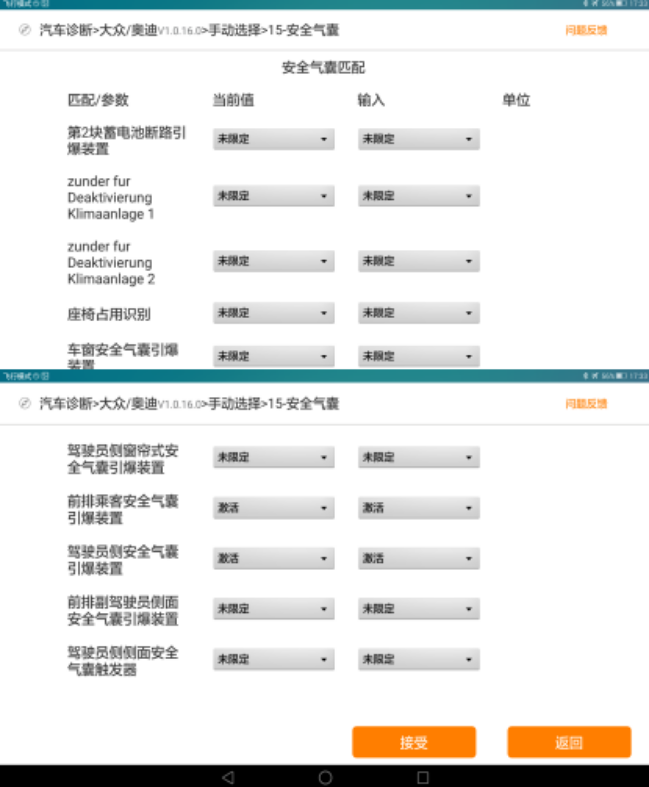

2.3.5、匹配

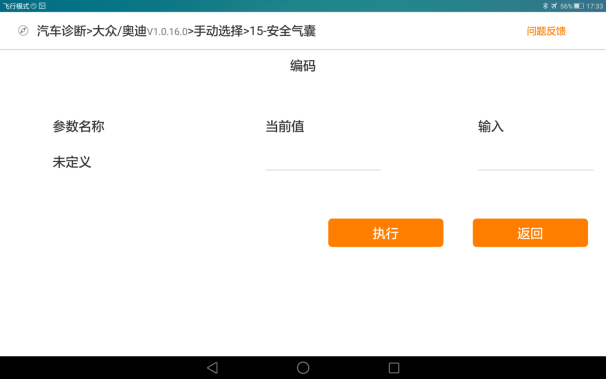

2.3.6、模塊編碼：A.更改控制模塊編碼“當氣囊模塊編碼錯誤時，可以輸入正確氣囊編碼進行編程設碼”；B.更換全新控制模塊編碼“需要讀出原車舊的氣囊模塊編碼（可以從版本信息里面讀?。?，寫入新的氣囊模塊里面”。

2.4、儀表：讀取版本信息、讀取故障碼/清除故障碼、讀取數據流、動作測試、基本設置、設碼。

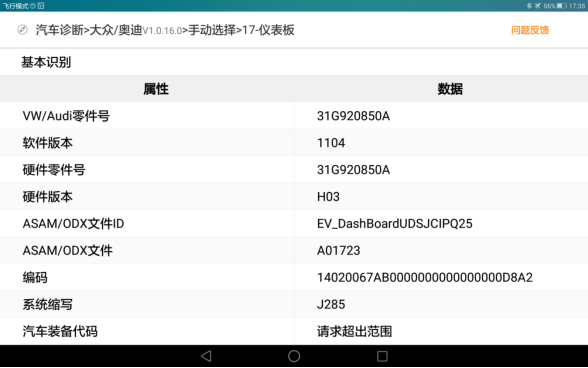

2.4.1識別（讀取版本信息）：可以讀取控制模塊零件號、軟件版本、硬件零件號、 硬件版本、模塊編碼、模塊代號、底盤編號等共23項信息與原車一致。

2.4.2、讀取故障碼：原車儀表故障燈未點亮，讀取故障碼系統正常。

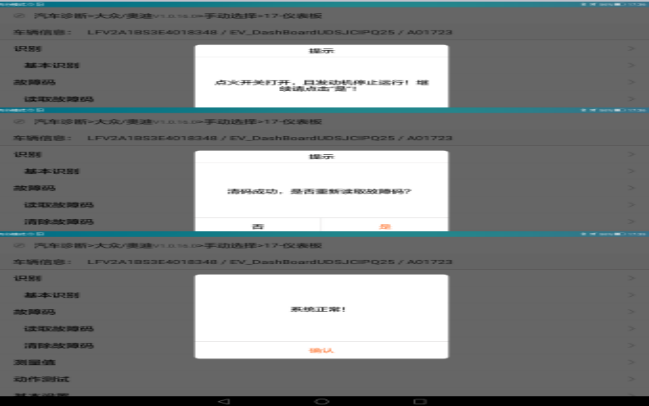

清除故障碼（注意：清除故障碼時需要打開點火開關，并且發動機熄火）

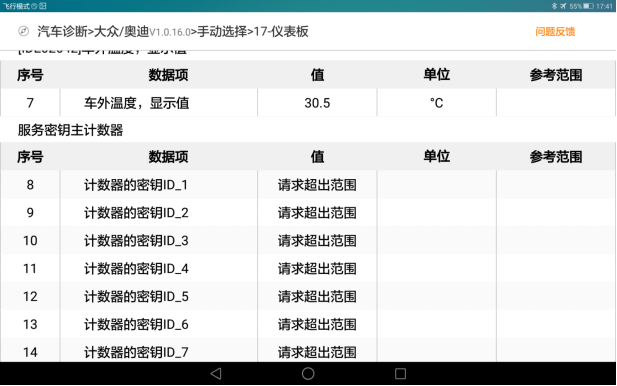

2.4.3、測量值（讀取數據流）

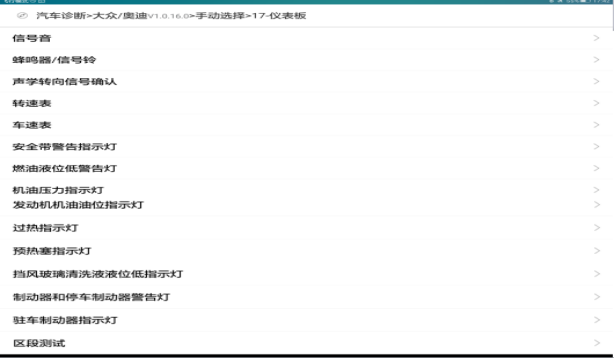

2.4.4、動作測試（執行元件測試）：可對信號音、蜂鳴器/信號鈴、聲學轉向信號確認、轉速表、安全帶警告指示燈等共15項執行元件作動作測試來判定元件好壞以達到輔助修車的目的。

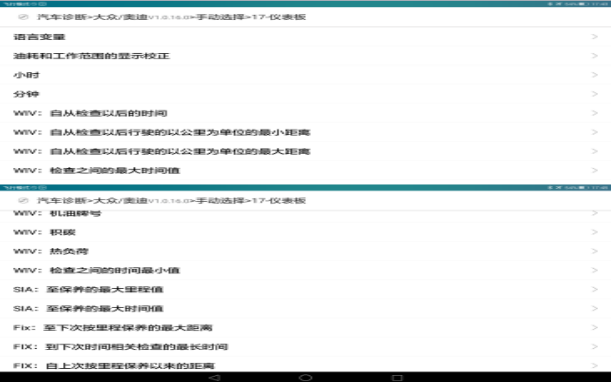

2.4.5、基本設置：可以對語言、油耗和工作范圍的顯示校正、車輛時鐘、保養復位等信息進行設置。

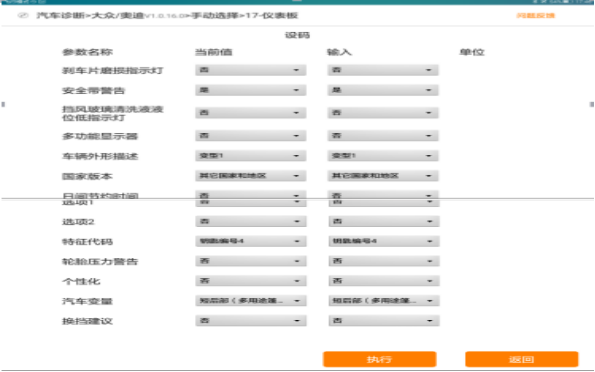

2.4.6、設碼：可以刷隱藏功能“剎車片磨損指示燈、安全帶警告、擋風玻璃清洗液液位指示燈、多功顯示器、胎壓警告”等進行編碼設碼操作。
